1.제품소개

티타늄 클래드 강판티타늄판과 탄소강판을 폭발용접으로 접합한 클래드재입니다. 티타늄 클래드 강판은 티타늄 판과 강판의 물리적, 화학적 및 기계적 특성을 통합하여 고객의 비용을 절감합니다.

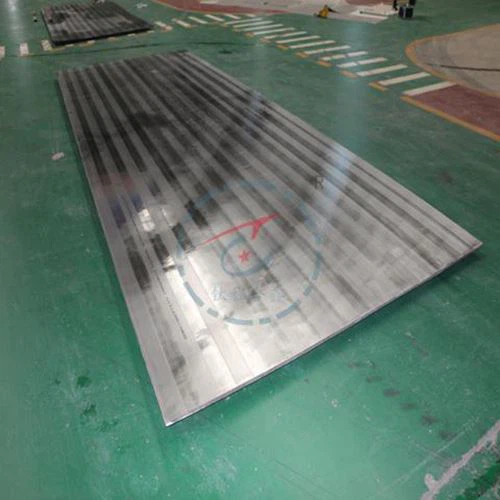

titanium clad steel plate manufacturers

2. 제품 매개변수

강판 등급

티타늄 플레이트 등급

크기

명세서

ASTM A36

ASME SA516 Gr60, Gr65, Gr70

ASME SA537 Gr1 Gr2 Gr3

ASME SA105

ASME SA350 LF1 LF2 LF3

SA283 Gr.A, Gr.B, Gr.C, Gr.D, SA620 SS330(SS34), SS400(SS41), E235A, E235B, E235C, E275A, E275B, E235C 등

ASTM B265 GR1 GR2 GR7 GR11 GR12 GR16 GR17 등

TK:

베이스 플레이트:7-300mm

클래딩 플레이트:1-12mm
W<>

L<>

ASTM B898

JIS G3603

NB/T 47002.3

GB/T 8546

GB/T 8547

DL/T 1590

3. 신청

FGD,PTA,오일&가스,화학&석유화학,수처리

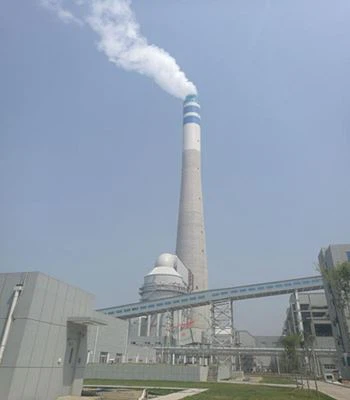

FGD

PTA

TA 섹션의 반응 과정에서 아세트산 부식이 있으며 많은 장비가 티타늄 재료로 라이닝됩니다. PTA 구간에서 촉매 팔라듐 및 제품은 Cu²﹢,Cr²﹢,N﹢,Fe³﹢ 등의 금속 이온에 민감하기 때문에 이러한 금속 이온은 팔라듐에 독성 영향을 미치고 제품 품질을 저하시킵니다. 따라서 티타늄도 재료로 선택됩니다. 티타늄 클래드 강판, 티타늄 클래드 스테인리스 강판은 공정 및 비용 요구 사항에 따라 선택됩니다. 티타늄 클래드 스테인리스 강 클래드 강 3 층 클래드 플레이트가있는 PA-PTA 장비 제조.

PA-PTA 장비용 복합 플레이트의 선택은 다음과 같습니다.

PTA 섹션:

안건	이름	사양(mm)	무게(kg)	재질, 사양(mm)
PD{0}}	디졸버	아이디: 1850×6000	약 38800	상부 및 하부 타원형 헤드(3.3 플러스 48)와 직선 실린더(3.3 플러스 42)는 티타늄 클래드 강판입니다.
PD{0}}	수소화기	아이디: 2100×8400	53900	상부 및 하부 타원형 헤드(2.2 더하기 5.5 더하기 41)와 직선 실린더(2.2 더하기 5.5 더하기 78.5)는 모두 티타늄 클래드 스테인리스 스틸 클래드 스틸 3층 복합 플레이트입니다.
PD{0}}	H2 스토리지	아이디: 1200×3500	8500	상부 및 하부 타원형 헤드(1.8 플러스 27)와 직선 실린더(1.5 플러스 49)는 티타늄 클래드 강판입니다.
PD{0}}	첫 번째 결정화기	아이디: 4600×8900		하단 타원형 헤드(5.5 플러스 87), 직선 실린더(5.5 플러스 87) 및 상부 버터플라이 헤드(5.5 플러스 91)는 모두 티타늄 클래드 강판입니다.
PD{0}}	두 번째 결정화기	아이디: 4050×5500	75200	하단 타원형 헤드(5 플러스 60), 직선 실린더(5 플러스 60) 및 상부 버터플라이 헤드(5.5 플러스 64)는 모두 티타늄 클래드 강판입니다.
PD{0}}	세 번째 결정화기	아이디: 3500×5500		하단 타원형 헤드(5.5 플러스 38), 직선 실린더(5 플러스 35) 및 상부 버터플라이 헤드(5.5 플러스 38)는 모두 티타늄 클래드 강판입니다.
PD{0}}	네 번째 결정화기	아이디: 4050×5500mm		하단 버터플라이 헤드(5 plus 27), 직선 실린더(5 plus 24) 및 상단 버터플라이 헤드(5.5 plus 27)는 티타늄 클래드 강판입니다.

TA 섹션의 주요 장비 및 재료 선택 테이블

안건	이름	사양(mm)	재질, 사양(mm)
TD{0}}A	순환 아세테이트 실린더	아이디:5500×6650	하단 콘(2 플러스 16), 직선 실린더(2 플러스 16) 및 상부 헤드(2 플러스 16)는 티타늄/스틸 복합 플레이트입니다.
TD{0}}	슬러리 탱크	아이디:6500×6650	직선 실린더 조인트(2+16)와 상부 및 하부 헤드(2+16)는 티타늄 클래드 강철 복합 플레이트입니다.
TD{0}}A	산화 반응기	아이디:2100×6650	직선 실린더 조인트(3+16)와 상부 및 하부 헤드(3.3+23)는 티타늄 클래드 강철 복합 플레이트입니다.
