안녕하세요! 저는 티타늄 파이프 피팅 공급업체로서 이러한 피팅의 벽 두께를 확인하는 방법에 대해 자주 질문을 받습니다. 이는 특히 티타늄과 같은 고성능 소재를 다룰 때 중요한 단계입니다. 이 블로그에서는 이를 수행할 수 있는 몇 가지 실용적인 방법을 공유하겠습니다.
벽 두께 확인이 중요한 이유
먼저, 티타늄 파이프 피팅의 벽 두께를 확인하는 것이 왜 그렇게 중요한지 이야기해 보겠습니다. 티타늄은 뛰어난 내식성, 높은 강도 대 중량 비율, 생체 적합성으로 잘 알려져 있습니다. 이러한 특성으로 인해 항공우주, 화학 처리, 의료 등 다양한 산업 분야에서 최고의 선택이 됩니다.
티타늄 파이프 피팅의 벽 두께는 성능에 직접적인 영향을 미칩니다. 벽이 너무 얇으면 가해지는 압력과 응력을 견딜 수 없어 누출이 발생하거나 구조적 결함이 발생할 수도 있습니다. 반면에 벽이 너무 두꺼우면 불필요한 무게와 비용이 추가될 수 있습니다. 따라서 올바른 벽 두께를 얻는 것이 프로젝트의 안전성, 기능성 및 비용 효율성을 보장하는 데 중요합니다.
육안검사
벽 두께 확인을 시작하는 가장 간단한 방법 중 하나는 육안 검사입니다. 이 방법을 사용하면 정확한 측정값을 얻을 수는 없지만 명백한 불규칙성 징후를 찾아내는 데 도움이 될 수 있습니다.
티타늄 파이프 피팅의 표면을 자세히 살펴보세요. 벽이 평소보다 얇거나 두껍게 보일 수 있는 눈에 보이는 움푹 들어간 부분, 긁힌 부분 또는 부분을 찾으세요. 특히 작은 결함이 있는 경우 돋보기를 사용하면 더 잘 볼 수 있습니다. 이 육안 검사 중에 중대한 결함이 발견되면 위험 신호이므로 더 심층적인 테스트를 수행해야 할 수도 있습니다.
캘리퍼스 측정
캘리퍼는 벽 두께를 대략적으로 추정하는 데 유용한 도구입니다. 캘리퍼스에는 버니어 캘리퍼스와 디지털 캘리퍼스의 두 가지 주요 유형이 있습니다.
버니어 캘리퍼스
버니어 캘리퍼스는 오랫동안 사용되어 왔으며 상대적으로 저렴합니다. 버니어 캘리퍼스를 사용하여 티타늄 파이프 피팅의 벽 두께를 측정하려면 다음 단계를 따르십시오.
- 파이프 피팅 주위에 맞도록 캘리퍼의 조를 충분히 넓게 엽니다.
- 벽의 내부 및 외부 표면에 닿을 때까지 턱을 부드럽게 닫습니다. 정확한 측정을 위해 캘리퍼가 벽과 수직인지 확인하세요.
- 저울의 측정값을 읽습니다. 주 눈금은 정수를 제공하고, 버니어 눈금은 소수 부분을 얻는 데 도움이 됩니다.
디지털 캘리퍼스
디지털 캘리퍼스는 더욱 현대적이며 더 높은 정밀도를 제공합니다. 측정값을 디지털 화면에 표시하므로 읽기가 더 쉽습니다. 디지털 캘리퍼스를 사용하는 과정은 버니어 캘리퍼스와 유사합니다. 조를 열고 피팅의 내벽과 외벽에 놓고 화면에서 측정값을 읽으세요.
그러나 캘리퍼는 특정 지점의 두께만 측정할 수 있다는 점을 명심하세요. 전체 피팅의 벽 두께를 보다 포괄적으로 이해하려면 다양한 위치에서 여러 측정을 수행해야 합니다.
초음파 두께 측정
벽 두께를 보다 정확하고 자세하게 측정하려면 초음파 두께 측정이 좋은 선택입니다. 이 방법은 초음파를 사용하여 재료의 두께를 결정합니다.
작동 방식은 다음과 같습니다.
- 티타늄 파이프 피팅 표면에 젤이나 오일과 같은 커플링제를 바르십시오. 이는 초음파가 변환기에서 재료로 이동하는 데 도움이 됩니다.
- 변환기를 피팅 표면에 놓습니다. 변환기는 벽을 통과하여 반대쪽 표면에 도달하면 반사되는 초음파를 방출합니다.
- 두께 게이지는 파도가 반대쪽 표면으로 이동했다가 돌아오는 데 걸리는 시간을 측정합니다. 게이지는 티타늄의 음속을 기준으로 벽 두께를 계산합니다.
초음파 두께 측정은 복잡한 모양의 피팅에서도 매우 정확한 측정을 제공할 수 있습니다. 또한 벽 두께에 영향을 줄 수 있는 부식이나 공극과 같은 내부 결함도 감지할 수 있습니다.
와전류 테스트
와전류 테스트는 티타늄 파이프 피팅의 벽 두께를 확인하는 데 사용할 수 있는 또 다른 비파괴 테스트 방법입니다. 이 방법은 벽 두께의 변화와 관련될 수 있는 재료의 전기 전도성 변화를 감지하는 데 특히 유용합니다.
와전류 테스트의 작동 방식에 대한 간략한 개요는 다음과 같습니다.
- 교류 전류를 전달하는 코일은 티타늄 파이프 피팅의 표면 근처에 배치됩니다. 이것은 교류 자기장을 생성합니다.
- 자기장은 피팅에 와전류를 유도합니다. 이러한 와전류의 강도와 패턴은 재료의 전기 전도성과 벽 두께의 영향을 받습니다.
- 와전류의 변화를 측정함으로써 테스트 장비는 벽 두께의 변화를 감지할 수 있습니다.
와전류 테스트는 빠르며 넓은 영역을 신속하게 검사하는 데 사용할 수 있습니다. 그러나 이를 위해서는 특수 장비와 숙련된 작업자가 필요합니다.
X - 광선 및 감마 - 광선 테스트
X선 및 감마선 테스트는 티타늄 파이프 피팅의 벽 두께를 확인하는 고급 방법입니다. 이러한 방법은 고에너지 방사선을 사용하여 재료에 침투하여 내부 구조의 이미지를 생성합니다.
X-Ray 테스트는 산업 응용 분야에서 일반적으로 사용됩니다. 벽 두께에 대한 상세한 이미지를 제공하고 균열이나 함유물과 같은 내부 결함을 감지할 수 있습니다. 감마선 테스트는 유사하지만 X선 대신 방사성 소스를 사용합니다.
이러한 방법은 매우 정확하지만 몇 가지 제한 사항도 있습니다. 방사선과 관련된 특별한 안전 예방 조치가 필요하며 장비는 비싸고 작동이 복잡합니다.
우리의 제품 범위

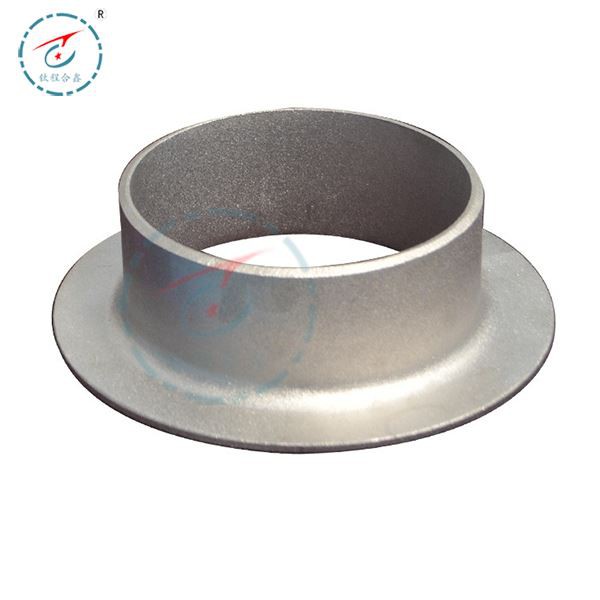

티타늄 파이프 피팅 공급업체로서 우리는 다음을 포함한 다양한 제품을 제공합니다.티타늄 Ecc 감속기,랩 조인트 스터브 엔드, 그리고2등급 티타늄 티. 당사의 모든 제품은 올바른 벽 두께를 포함하여 최고 품질 표준을 충족하는지 확인하기 위해 신중하게 검사됩니다.
결론
티타늄 파이프 피팅의 벽 두께를 확인하는 것은 프로젝트의 품질과 성능을 보장하는 중요한 단계입니다. 간단한 육안 검사부터 고급 비파괴 검사 기술까지 다양한 방법을 사용할 수 있습니다. 각 방법에는 고유한 장점과 한계가 있으므로 필요에 가장 적합한 방법을 선택해야 합니다.
고품질 티타늄 파이프 피팅 시장에 있고 벽 두께 또는 당사 제품의 다른 측면에 대한 추가 정보가 필요한 경우 주저하지 말고 문의하십시오. 우리는 귀하의 프로젝트에 올바른 선택을 할 수 있도록 도와드립니다.
참고자료
- ASME 보일러 및 압력 용기 코드
- 티타늄 및 티타늄 합금에 대한 ASTM 표준
- 비파괴 검사 핸드북, 7권: 초음파 검사
